Letzte Änderung 10.02.2006 by Gerd Haehner
U m b a u a n l e i t u n g
Rückenlehne / Backrest
Honda Silver Wing 600
Yamaha Majesty YP 250
Allgemeine Hinweise für beide Konstruktionen
Nachbau und Nutzung erfolgt selbstverständlich auf eigenes Risiko
Die Maße in den Zeichnungen sind so , wie ich sie für meine Rückenlehnen
verwendet habe. Es ist jedoch kein Problem , die Winkel oder die Längen der Teile auf
die eigenen Verhältnisse anzupassen.
Bei mehr als 80 cm wird aber eher eine Kopfstütze draus
Etwas handwerkliches Geschick oder ein Schlosser in der
Nachbarschaft und die Dinger sind in rund 2 Stunden fertig.
Kosten : ca. 10,- Euro
Den sichtbaren Teil der Bügel habe ich mit dunkelgrauem Schaumstoff umhüllt ,
wie er auch zur Isolierung von Heizungsrohren verwendet wird
Evtl. solltet ihr die Schrauben unter der Sitzbank noch durch Flügelschrauben ersetzen
, damit der TÜV nicht meckert. ( Lehne ist dann ohne Werkzeug abnehmbar !! )
Außerdem kann die Lehne dann auch schneller abgenommen werden , falls mal Jemand
mitfahren soll. Mit ausgefahrener Lehne ist der Platz für den Beifahrer etwas knapp.
So , und jetzt viel Spaß beim Basteln und später beim Fahren
Fotos und Zeichnungen sind etwas verkleinert dargestellt
Honda Silver Wing 600
Seitenanfang
Rückenlehne abbauen und die Halter entfernen.
Die neuen Bügel unten mit den Originalbügeln verschrauben und am oberen
Ende dann die Lehne wieder festmachen. Halter einschieben und festschrauben. Fertig

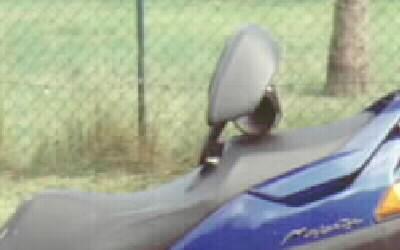

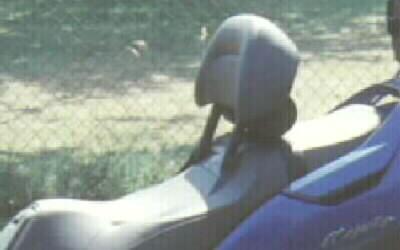

Yamaha Majesty YP 250
Seitenanfang
Achtung !! Diese Halter passen nicht bei der neuen Majesty !!

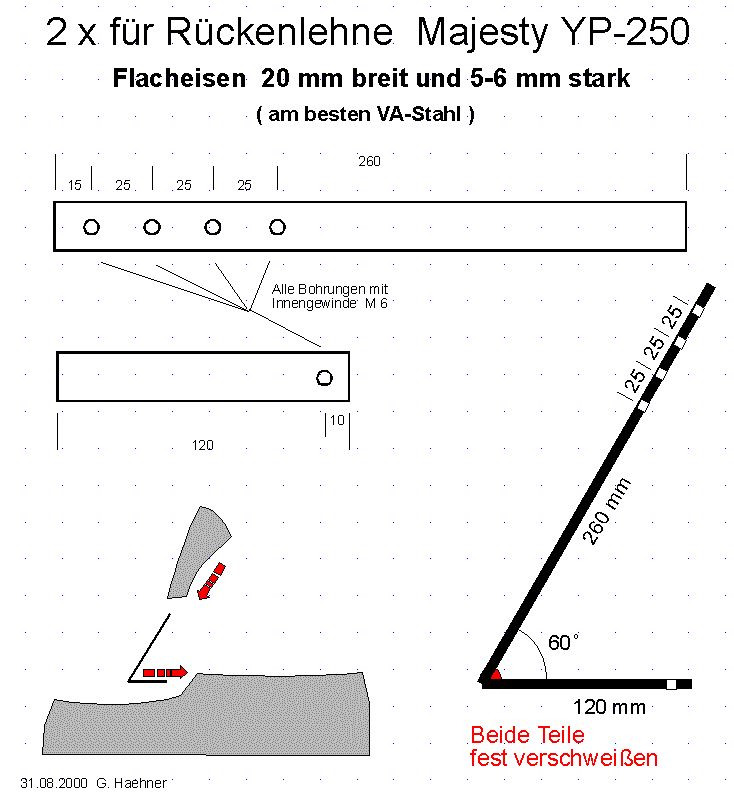

Rückenlehne abbauen und die alten Halter entfernen.
Zwei kleine Schnitte in die Unterseite der Lehne , die neuen
Halter reinschieben und festschrauben. Fertig
Wer will , kann die jetzt sichtbare Rückseite der Lehne mit Leder oder Plastik
auskleiden. Ich hatte dort z.B. eine kleine runde Ledertasche anmontiert.
